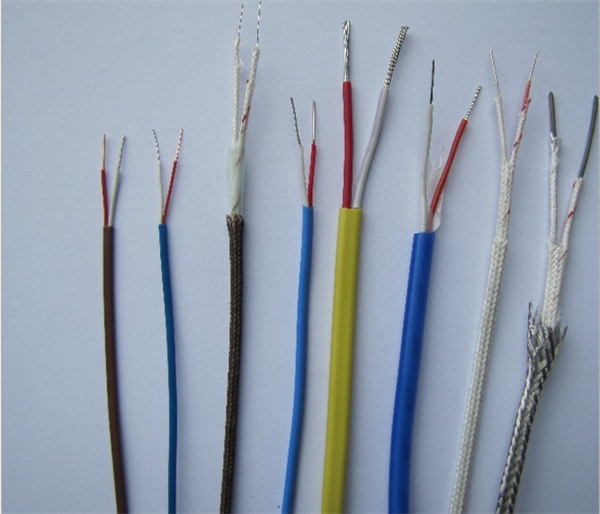

高溫補償導線KCHFF EXHFF

在線咨詢全國熱線
18855017299

高溫補償導線KCHFF EXHFF適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、高溫補償導線KCHFF EXHFF執行標準采用企業標準
二、高溫補償導線產品名稱、型號如表1所示
表1

三、高溫補償導線KCHFF EXHFF使用條件 環境溫度：-60～275℃。

四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2

五、電纜的型號規格及外徑參考如表3

表

型號	線芯材料	線芯型式	標稱截面mm²	導體結構根/直徑mm	成品電纜外徑參考
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF	補償導線合金絲	單股線芯	0.2 0.5 1.0 1.5 2.5	1/0.52 1/0.8 1/1.13 1/1.37 1/1.76	1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9
	補償導線合金絲	多股線芯	0.2 0.5 1.0 1.5	7/0.2 7/0.3 7/0.43 7/0.52	1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2

注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R"或“P"或“RP"。

六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
