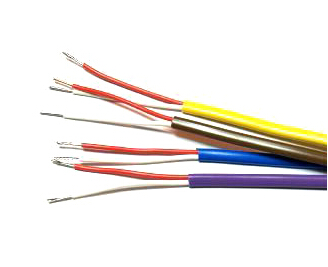

KX、KC型熱電偶用補償導線、

補償電纜

熱電偶用補償導線、補償電纜的詳細資料：

主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號個字母與熱電偶的分度號相對應；
b）字母“X”表示延伸型補償導線（型別）；
c）字母“C”表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶

結構特征、J緣層、護層材料、使用溫度

使用分類、允差等、護層著色標志

J緣層及護層			使用溫度
材料		符號
聚氟乙烯		PVC	-25～70℃ -25～105℃
聚全氟乙丙烯		FEP	-60～205℃
可溶性聚四氟乙烯		PFA	-60～260℃
結J示意
護層	J緣層	合金絲	護層	屏蔽層	合金絲

使用分類	標志	允許登記及護層著色
使用分類	標志	普通	準確
一般用	G	（黑色）	S（灰色）
耐熱用	H	（黑色）	S（灰色）

產品標號（標記）

補償導線合金絲和J緣層顏色

配用熱電偶分度號	一般用（G）產品標號		耐熱用（H）產品標號
配用熱電偶分度號	普通	準確（S）	普通	準確（S）
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

補償號線型號	配用熱電偶的分度號	補償導線合金線		J緣層著色
補償號線型號	配用熱電偶的分度號	正	負	正	負
SC	S（鉑鉻10—鉑）	SPC（銅）	SNC（銅鎳）	紅	綠
NC	N（鎳鉻硅—鎳硅）	NPC（鐵）	NNC（銅鎳）	紅	黃
KC	K（銅—康銅）	KPC（銅）	KNC（銅鎳）	紅	藍
KX	K（鎳鉻—鎳硅）	KPX（鎳鉻）	KNX（銅鎳）	紅	黑
EX	E（鎳鉻—銅鎳）	EPX（鎳鉻）	ENX（銅鎳）	紅	棕
JX	J（鐵—銅鎳）	JPX（鐵）	JNX（銅鎳）	紅	紫
TX	T（銅—銅鎳）	TPX（銅）	TNX（銅鎳）	紅	白

補償導線的熱電勢、允差

	熱電勢及允差（μV）						熱電偶測試端溫度（℃）
	100 ℃			100 ℃
	熱電勢（標準值）	允差		熱電勢（標準值）	允差
	熱電勢（標準值）	普通	準確（S）	熱電勢（標準值）	普通	準確（S）
SC或RC	645	±60（±5.0℃）	±30（±2.5℃）	1440	±60（±5.0℃）	--	1000
KCA	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
KCB	4095	±100（±2.5℃）	±60（±1.5℃）	8137	--	--	900
KX	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
NC	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
NX	2774	±200（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
EX	6317	±60（±2.5℃）	±120（±1.5℃）	13419	±200（±2.5℃）	±120（±1.5℃）	600
JX	5268	±140（±2.5℃）	±85（±1.5℃）	10777	±140（±2.5℃）	±85（±1.5℃）	500
TX	4277	±60（±1.0℃）	±30（±0.5℃）	9285	±90（±1.5℃）	±48（±0.8℃）	300

補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：

使用分類	標稱截面（mm2）	單股線芯		多股軟線芯（R）		J緣層厚度	護層厚度	外徑上限
		線芯股數（根）	單線直徑	線芯股數（根）	單線直徑			扁平型		屏蔽扁平型
		線芯股數（根）	單線直徑	線芯股數（根）	單線直徑			單股線芯	多股線芯	單股線芯	多股線芯
一般用（G）	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.80	7	0.30	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1.0	1	1.13	7	0.43	0.7	1.0	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1.0	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1.0	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐熱用（H）	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.80	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1.0	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠銷售熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
