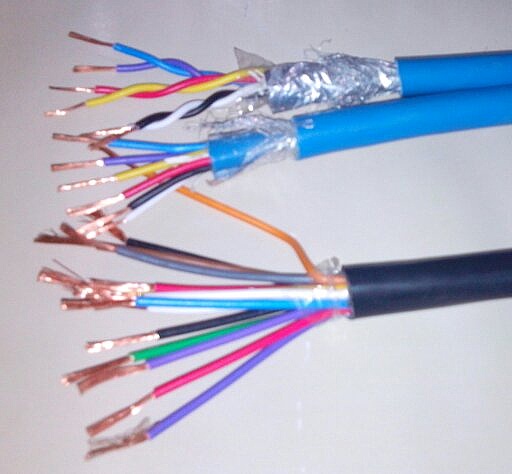

RS-485接口專用電纜RS-485接口專用電纜
在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 市場上一般RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許多并聯32臺驅動器和32臺接收器。
RS-485接口專用電纜RS-485接口專用電纜
在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的大電纜長度與信號傳輸的波特率成反比，這個長度數據主要是受信號失真及噪聲等影響所影響。理論上，通信速率在100Kbps及以下時，RS485的長傳輸距離可達1200米，但在實際應用中傳輸的距離也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，RS-485接口專用電纜RS-485接口專用電纜多可以加八個中繼，也就是說理論上RS485的大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。
RS485總線簡介
1.1 RS485 總線簡介
RS-485 標準是由兩個行業協會共同制訂和開發的，即EIA—電子工業協會和TIA—通訊工業協會。EIA 曾經在它所有標準前面加上RS 前綴英文Rcommended standard 的縮寫，因此許多工程師一直延用這種M稱。
1.2 RS485 總線應用場合RS-485接口專用電纜RS-485接口專用電纜
RS-485 總線作為一種多點差分數據傳輸的電氣規范，已成為業界應用為廣泛的標準通信接口之一。這種通信接口允許在簡單的一對雙絞線上進行多點雙向通信，它所具有的噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的。正因為此，許多不同L域都采用RS-485 作為數據傳輸鏈路。例如：汽車電子、電信設備局域網、智能樓宇等都經?？梢砸姷骄哂蠷S-485 接口電路的設備。這項標準得到廣泛接受的另外一個原因是它的通用性RS-485 標準只對接口的電氣特性做出規定，而不涉及接插件電纜或協議，在此基礎上用戶可以建立自己的高層通信協議，如MODBUS協議。
1.3 RS485 總線電氣性能RS-485接口專用電纜RS-485接口專用電纜
RS485 總線電氣性能見表 0.1：
表 0.1 RS485 總線電氣性能
性能指標
RS485總線
工作模式
差分傳輸（平衡傳輸）
允許的收發器數目
32（受芯片驅動能力限制）
大電纜長度
4000英尺（1219米）
高數據速率
10MbpsRS-485接口專用電纜RS-485接口專用電纜
小驅動輸出電壓范圍
±1.5V
大驅動輸出電壓范圍
±5V
大輸出短路電流
250mA
大輸入電流
1.0mA/12Vin
-0.8mA/-7Vin
驅動器輸出阻抗RS-485接口專用電纜RS-485接口專用電纜
54歐
輸入端電容
≤50pF
接收器輸入靈敏度
±200mV
接收器小輸入阻抗
12k
接收器輸入電壓范圍
-7V~+12V
接收器輸出邏輯高RS-485接口專用電纜RS-485接口專用電纜
>200mV
接收器輸出邏輯低
<200mV
