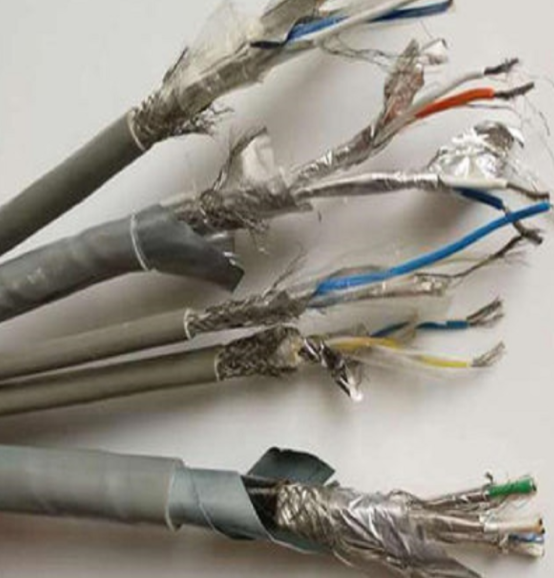

RS485屏蔽雙絞電纜2*2*1.0

RS485屏蔽雙絞電纜2*2*1.0主要技術要求

1、導體：采用多股鍍錫銅絲絞和導體。導體表面無油污、無灰塵等缺陷。導體直流電阻要符合標準規定。

2、絕緣：采用普通PVC絕緣料擠包，絕緣表面需光滑圓整，不得有自然收縮現象，絕緣線芯直徑應嚴格按本工藝銷售，絕緣線芯分色根據客戶需求。

3、將絕緣線芯絞和成纜，成纜外徑要圓整，節距均勻一致，線芯外用聚酯帶重疊繞包扎緊。

4、加7/0.15鍍錫絲作引流地線，然后加鋁塑復合帶中包。

5、編織：采用鍍錫編織，密度80%，編織層要求光滑、無毛刺、無漏編、無油污等明顯質量缺陷。

6、護套：采用普通PVC護套料擠包，護套表面光滑、圓整。

7、印字：護套印型號規格（RS458 1*2*24AWG）;印字清晰耐擦，印字：白色。

RS485屏蔽雙絞電纜2*2*1.0特點

1. RS485雙絞電纜電氣特性：邏輯“1”以兩線間的電壓差為+（2—6） V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。

2. RS-485的數據傳輸速率為10Mbps

3. RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。

4. RS-485接口的傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232-C接口在總線上只允許連接1個收發器， 即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

RS485屏蔽雙絞電纜2*2*1.0適用特性

1、兼顧傳輸音頻信號和固定敷設的鐵路信號。

2、抗干擾性能優異。

3、既能分開單對使用，也能多對同時使用，傳輸多路信號特別優異。

4、可部分傳輸動力、 鐵路信號電纜的使用特性與結構。
