額定電壓3.6/6kV及以下煤礦用移動屏蔽橡套軟電纜
1.1 產品執行標準：MT818.7-2009
1.2 產品的型號M稱和用途見表1。
表1
|
型號 |
M稱 |
用途 |
|
MYPT-1.9/3.3 |
煤礦用移動金屬屏蔽橡套軟電纜 |
額定電壓1.9/3.3kV井下移動采煤設備的電源連接 |
|
MYP-3.6/6 |
煤礦用移動屏蔽橡套軟電纜 |
額定電壓3.6/6kv移動式地面礦山機械電源連接或井下移動采煤設備的電源連接 |
| MYPT-3.6/6 |
煤礦用移動金屬屏蔽橡套軟電纜 |
1.3 產品型號含義
|
部分 |
D二部分 |
D三部分 |
D四部分 |
|
M |
Y |
P或PT |
額定電壓U0/U （kV） |
部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。
D二部分：用大寫字母Y表示采煤設備（移動）用電纜。
D三部分：用大寫字母P表示非金屬屏蔽電纜，用大寫字母PT表示金屬屏蔽電纜。
D四部分：用阿拉伯數字表示額定電壓U0/U，單位為kV。

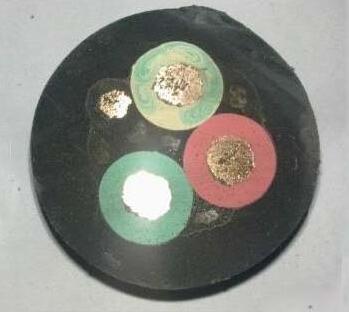

1.4 產品結構圖
2 、主要性能指標
2.1 導體單線鍍錫、導體單線直徑和20℃導體直流電阻見表2規定。
表2
|
標稱截面 mm2 |
導體中單線大直徑 mm |
20℃導體大直流電阻 Ω/km |
|
16 |
0．41 |
1．24 |
|
25 |
0．41 |
0．795 |
|
35 |
0．41 |
0．565 |
|
50 |
0．41 |
0．393 |
|
70 |
0．51 |
0．277 |
|
95 |
0．51 |
0．210 |
|
120 |
0.51 |
0.164 |
|
150 |
0.51 |
0.132 |
