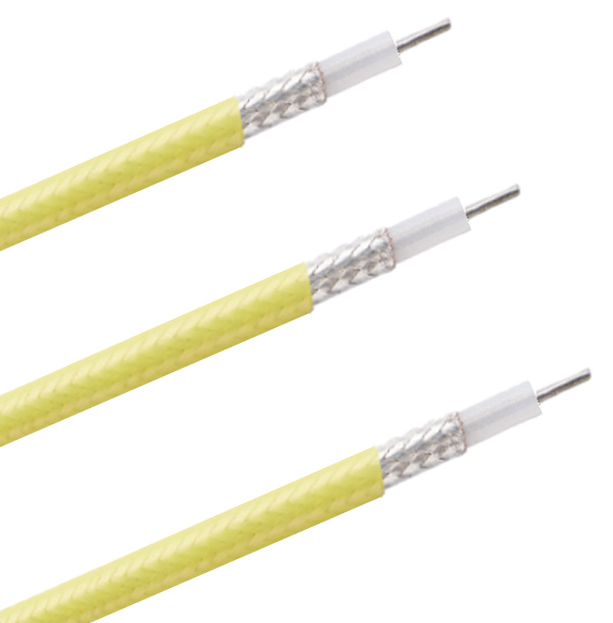

同軸射頻電纜SYV75-12
同軸射頻電纜SYV75-12適用于高頻數字傳輸設備、交換機設備、有限無限接入網和移動通信信號傳輸，也可用于無線電、廣播電子等射頻信號。其中主要是SYFE 和SYFVZ(P)這幾種同軸電纜,
同軸射頻電纜SYV75-12適用于高頻數字傳輸設備、交換機設備、有限無限接入網和移動通信信號傳輸，也可用于無線電、廣播電子等射頻信號。
SYV視頻線:執行標準：GB/T14864-93
2:產品型號：SYV
3:導體裸銅
4:絕緣為實心聚乙烯
5:裸銅絲、鍍鋅銅絲、銅包鋁、鋁鎂合金絲編織屏蔽
6：聚氯乙烯外護套
適用于無線電通信和采用類似技術的電子裝置
|
型號規格 |
內導體根數*直徑 |
絕緣外徑mm |
編織角度不大于 |
護套外徑 |
纜芯介電強度KV |
特性阻抗 |
衰減常數20℃ |
絕緣電阻MΩ/km |
|
|
頻率MHZ |
衰減dB/m不大于 |
||||||||
|
SYV50-2 |
7/0.16 |
1.5±0.1 |
45° |
2.8±0.2 |
2.0 |
50Ω |
200 |
0.45 |
5000 |
|
SYV50-2 |
1/0.68 |
2.2±0.1 |
4.0±0.2 |
3.0 |
200 |
0.31 |
|||
|
SYV50-3 |
7/0.32 |
2.95±0.13 |
5.0±0.2 |
4.0 |
200 |
0.24 |
|||
|
SYV50-3 |
1/0.9 |
2.95±0.13 |
5.0±0.2 |
4.0 |
200 |
0.22 |
|||
|
SYV50-5 |
1/1.4 |
4.8±0.2 |
7.2±0.3 |
6.5 |
200 |
0.15 |
|||
|
SYV50-7 |
7/0.75 |
7.25±0.25 |
10.3±0.3 |
10.0 |
200 |
0.11 |
|||
|
SYV50-9 |
7/0.95 |
9.0±0.3 |
12.2±0.4 |
12 |
200 |
0.095 |
|||
|
SYV50-12 |
7/1.15 |
11.5±0.3 |
15.0±0.4 |
15 |
200 |
0.08 |
|||
|
SYV50-15 |
7/1.54 |
15.0±0.4 |
19.0±0.5 |
20 |
200 |
0.065 |
|||
|
SYV50-17 |
1/5.0 |
17.3±0.4 |
22.0±0.5 |
22 |
200 |
0.056 |
|||
|
SYV50-17 |
19/1.04 |
17.3±0.4 |
22.0±0.5 |
22 |
200 |
0.06 |
|||
|
SYV75-3 |
7/0.17 |
3.0±0.13 |
5.0±0.25 |
2.0 |
75Ω |
200 |
0.28 |
||
|
SYV75-4 |
7/0.21 |
3.7±0.1 |
6.0±0.2 |
4.2 |
200 |
0.22 |
|||
|
SYV75-4 |
1/0.59 |
3.7±0.1 |
6.0±0.2 |
4.2 |
200 |
0.19 |
|||
|
SYV75-5 |
1/0.75 |
4.8±0.2 |
7.2±0.3 |
5.5 |
200 |
0.15 |
|||
|
SYV75-5 |
7/0.26 |
4.8±0.2 |
7.2±0.3 |
5.5 |
200 |
0.15 |
|||
|
SYV75-7 |
7/0.4 |
7.25±0.15 |
10.3±0.3 |
8.0 |
200 |
0.12 |
|||
|
SYV75-7 |
1/1.15 |
7.25±0.15 |
10.3±0.3 |
8.0 |
200 |
0.1 |
|||
|
SYV75-9 |
1/1.37 |
9.0±0.3 |
12.2±0.4 |
10.0 |
200 |
0.088 |
|||
|
SYV75-12 |
7/0.63 |
11.5±0.3 |
|
|
|
|
|||
